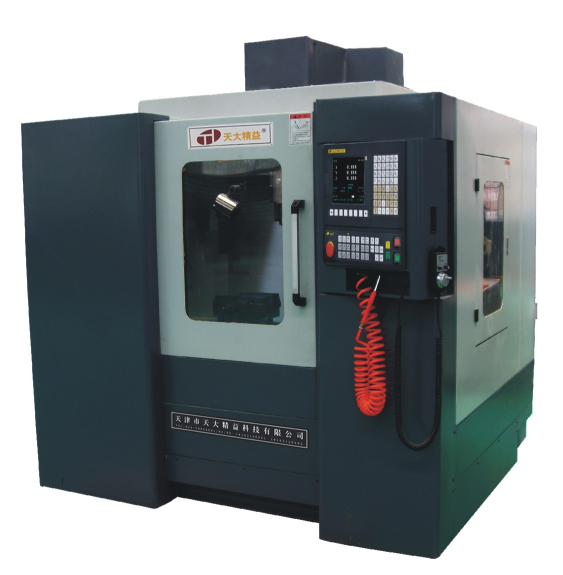

1.廣泛應用于機械制造行業各種板類、箱體類、機架類等復雜零件的粗、精加工；
2.可實現立式銑頭橫向（Y軸）、垂直運動（Z軸）與工作臺縱向運動（X軸）的三軸聯動。可進行銑、鏜、鉆、剛性攻絲、絞孔、锪孔等多工序加工。
產品特點：
1.機床的主要基礎件床身、工作臺、立柱橫梁、橫向溜板、銑頭滑枕等，均采用高強度鑄鐵，具有良好的減震性、熱穩定性、整機結構強度與剛性高；
2.工作臺、床身、立柱、橫梁和滑枕等大鑄件采用米漢納鑄鐵/焊接件，鑄件內腔系蜂巢式復合排列結構，設計先進，均經時效及二次回火處理，消除殘留內應力使材質穩定，確保工件加工精度的穩定及機床壽命；
3.先進的三維曲線預測算法，折線平穩，確保曲線運行速度和精度。
|
工作臺規格 |
mm |
1700×810 |
|
工作臺最大載重 |
kg |
1800 |
|
X、Y、Z軸坐標形成 |
mm |
1500×810×710 |
|
主軸中心線到立柱正面導軌距離 |
mm |
800 |
|
主軸端面至工作臺上平面距離 |
mm |
170~870 |
|
X、Y、Z切削進給速度 |
mm/min |
1~6000 |
|
X、Y、Z快速進給速度 |
m/min |
16~25 |
|
主軸轉速范圍 |
rpm |
50~6000 |
|
主軸錐孔 |
type |
BT50 |
|
主軸電機 |
kw |
15/18.5 |
|
X、Y軸伺服電機 |
N.m |
23 |
|
Z軸伺服電機 |
N.m |
23 |
|
工作臺T型槽（槽數×槽寬×槽距） |
mm |
5/18/135 |
|
定位精度 |
mm |
±0.0075/300 |
|
重復定位精度 |
mm |
±0.005/300 |
|
使用源氣壓力 |
mpa |
0.6-0.8 |
|
數控系統 |
|
天大精益（標配） |
|
