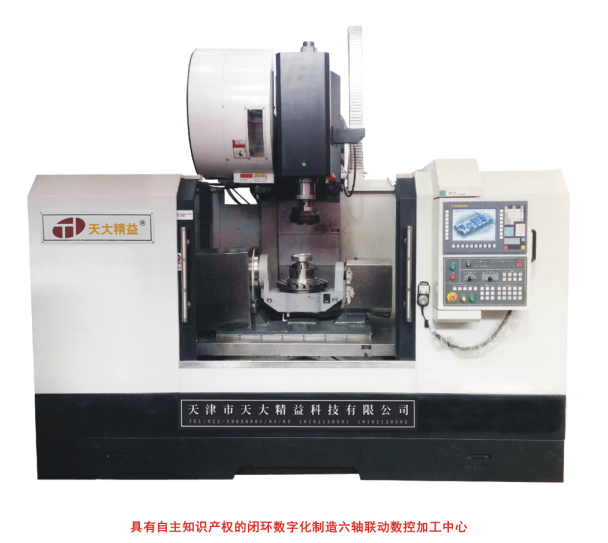

廣泛應用于軍工、航天、汽車、模具、醫療設備、機械制造等行業的箱體零件、殼體零件、盤形零件等加工。機床配有自動潤滑系統、冷卻系統，采用全封閉式立式防護罩。
產品特點：
1.機床底座、立柱、主軸箱體、十字滑臺、工作臺等基礎部件全部采用高強度消失模鑄造成型技術，內部金相組織穩定，確�；A(chǔ)件的高穩定性； 2.高剛性、高精密主軸；
3、系統性能穩定，能真正實現五軸五聯動/六軸六聯動功能。
|
工作臺規格 （長×寬） |
mm |
1360×650 |
工作臺T型槽（槽數×槽寬×槽距） |
mm |
7/14/120 |
工作臺最大載重
（X-Y面） |
kg |
1300 |
絲杠規格
（X/Y/Z） |
|
4010 |
旋轉臺最大載重
（A×B/C） |
kg |
300/300 |
重復定位精度
（X/Y/Z） |
mm |
±0.003/300 |
最大行程
（X/Y/Z） |
mm |
1100×650×700 |
定位精度
（X/Y/Z） |
|
±0.005/300 |
轉臺直徑
（C軸） |
mm |
Φ410 |
轉臺重復定位精度
（A×B/C）
|
sec. |
3″ |
轉臺最大傾斜度
（A×B/C） |
度 |
±110/360 |
旋轉軸分割精度 |
″ |
20 |
主軸中心線到
立柱正面倒退距離 |
mm |
700 |
最小分割單位 |
度 |
0.001 |
主軸端面至
工作臺上平面距離 |
mm |
50~750 |
平面軸電機連接方式
（X/Y/Z） |
|
直聯 |
|
切削進給速度（X/Y/Z） |
mm/min |
1~8000 |
轉臺電機連接方式
（A×B×C） |
|
力矩電機直驅 |
轉臺切確進給速度
（A×B×C） |
mm/min |
1~3000 |
使用源氣壓力 |
mpa |
0.6-0.8 |
|
X/Y/Z軸快移速度 |
m/min |
25/25/20 |
刀庫形式 |
|
圓盤/斗笠 |
轉臺最大速度
（A×B×C） |
rpm |
18 |
刀庫容量 |
把 |
24 |
|
主軸錐孔 |
|
BT50 |
機床重量 |
kg |
9800 |
|
主軸最大轉速 |
r/min |
6000 |
推薦配套系統 |
|
天大精益（標配） |
|
主軸電機功率 |
kw |
12 |
|
|
|
伺服電機功率
（X/Y/Z） |
kw |
2.5 |
|
|
|
轉臺電機功率
（A×B×C） |
kw |
5.67/2.44 |
|
|
|
|
